Troquel en impresión - ¿Cómo evitar errores y ahorrar costes?

Qué es un troquel y por qué sigue siendo clave en impresión

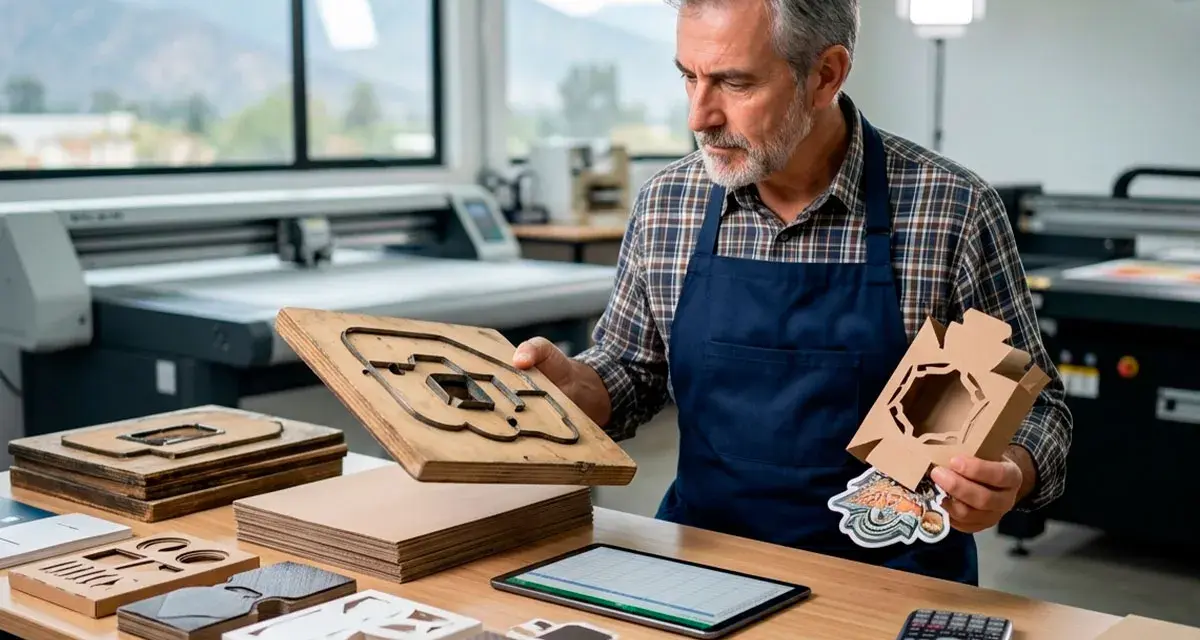

En artes gráficas, el troquel es el útil que define la forma final de una pieza. No me refiero al troquel de acuñación de monedas, sino al que se usa para trabajar papel, cartón, adhesivos y otros soportes en impresión y acabados. Su función puede ir mucho más allá del simple corte: también puede marcar pliegues, abrir ventanas, hacer perforaciones o preparar piezas para que encajen y se monten sin esfuerzo.

Por eso el troquel sigue siendo tan importante en packaging, estuchería, PLV, carpetas, fundas editoriales y etiquetas. Un diseño bien pensado en pantalla puede fallar en el momento de cerrarse, plegarse o desprenderse si la herramienta no está bien resuelta. Yo suelo resumirlo así: el diseño define la idea, pero el troquel decide si esa idea funciona en papel o cartón.

También conviene separar dos conceptos que a menudo se mezclan: el troquel es la herramienta, mientras que el troquelado es el proceso. Uno prepara la forma; el otro la materializa. Con esa base clara, ya se entiende mejor cómo entra en juego en una producción real.

Cómo funciona el troquelado en un trabajo real

En la práctica, el proceso suele empezar mucho antes de cortar nada. Primero se diseña la línea técnica, después se fabrica o ajusta el troquel y, por último, se valida el comportamiento del material. Cuando el trabajo está bien planteado, el corte, el hendido y la expulsión del sobrante se coordinan en una sola pasada o en muy pocas operaciones.

1. Se define la geometría de la pieza: contorno exterior, ventanas, hendidos, perforados y zonas de seguridad.
2. Se fabrica la herramienta o se prepara el sistema de corte digital, según la tirada y la complejidad.
3. Se hace una prueba para comprobar encaje, cierre, apertura y resistencia del material.
4. Se produce la tirada definitiva, vigilando tolerancias y limpieza del corte.
5. Se retiran sobrantes y se comprueba que el pliegue no rompa la fibra ni deje rebabas.

La parte menos visible es, muchas veces, la más delicada. Un hendido mal situado puede rajar la cartulina; un corte demasiado cerrado puede dejar una rebaba; una ventana interior mal alineada puede arruinar el montaje. Esa es la razón por la que no todos los troqueles sirven para todo, y ahí entra la elección del tipo de herramienta.

Qué tipos de troquel convienen según la tirada

La decisión no depende solo del precio. También importan el volumen, la repetición, el tipo de material y la velocidad de entrega. En proyectos pequeños puede compensar un corte digital; en tiradas medias o altas, el troquel físico sigue siendo más estable y rentable.

Yo suelo recomendar corte digital cuando el objetivo es validar forma, ajuste o primera muestra, y troquel convencional cuando el proyecto ya necesita estabilidad de producción. En etiquetas y packaging premium, además, la elección afecta al acabado final tanto como la impresión. Esa decisión se entiende mejor cuando miramos qué materiales aceptan mejor cada solución.

En qué materiales y acabados da mejor resultado

El troquel trabaja especialmente bien sobre papel, cartulina, cartón compacto, cartón ondulado fino, adhesivos y determinados plásticos flexibles. En editorial, lo veo mucho en cubiertas con solapa, carpetas, separadores y fundas especiales; en packaging, en estuches, cajas, displays y etiquetas con formas personalizadas.

No todos los materiales reaccionan igual. Una cartulina de entre 200 y 400 g/m² suele admitir muy bien el corte y el hendido, pero el resultado cambia mucho según el sentido de fibra. La fibra es la dirección natural de las fibras del papel, y si pliegas contra ella aumentan las posibilidades de rotura o de un pliegue feo. En materiales laminados o barnizados, además, el acabado superficial puede pedir un ajuste más fino para evitar desconchados o grietas en la línea de plegado.

También hay operaciones que no conviene confundir. El medio corte funciona muy bien en etiquetas autoadhesivas; la perforación se usa cuando interesa arrancar o separar una parte; el hendido prepara el doblez sin cortar del todo. Cada una responde a un objetivo distinto, y ahí es donde el troquel deja de ser una simple herramienta para convertirse en una solución de producción.

Cómo preparar el archivo para que el corte salga limpio

Si yo reviso un archivo de troquelado, lo primero que miro no es el color, sino la lógica técnica del documento. Una buena base ahorra tiempo, dinero y correcciones de última hora. La regla más útil sigue siendo bastante simple: deja espacio, separa capas y no lleves el diseño demasiado al borde.

• Trabaja con 3 mm de sangrado como base, salvo que la imprenta pida otra cosa.
• Reserva al menos 2-3 mm de margen de seguridad para textos, logos y elementos finos.
• Coloca la línea de troquel en una capa técnica aparte y bien identificada.
• Distingue visualmente corte, hendido y perforado con colores planos diferentes.
• Entrega el archivo en vector siempre que sea posible, para conservar precisión.
• Evita colocar textos o detalles críticos justo sobre pliegues o esquinas vivas.

Hay un error muy común que yo veo una y otra vez: pensar que el troquel “arregla” un diseño mal planteado. No lo hace. Si el archivo llega mal resuelto, la herramienta solo amplifica el problema. Cuando la preparación es buena, en cambio, el acabado parece sencillo incluso en piezas complejas. Y ahí aparece el siguiente punto: qué es lo que más encarece una producción.

Los errores que más encarecen una producción

El coste no sube solo por el tamaño de la pieza; sube sobre todo por la complejidad. Un diseño con un corte exterior limpio no exige lo mismo que otro con 6 hendidos, 3 ventanas, 12 esquinas, una perforación y una reserva exacta para un cierre automático. Cuantas más operaciones combine la pieza, más sensible será el ajuste.

Los fallos más caros suelen ser estos:

• No respetar el sangrado y tener que reimprimir por filetes blancos.
• Colocar elementos gráficos demasiado cerca del corte o del hendido.
• Elegir un material demasiado rígido para un pliegue exigente.
• Ignorar el sentido de fibra y provocar roturas en el cierre.
• Hacer cambios de última hora que obligan a rehacer la herramienta.
• Encargar una tirada muy corta con un troquel complejo, cuando el corte digital habría sido más lógico.

Además, el peso del coste fijo cambia mucho según el volumen. En 100 unidades, una herramienta especial puede disparar el coste unitario; en 10.000, ese mismo coste se amortiza mucho mejor. Por eso no siempre gana la opción más barata al principio. Lo que importa es el coste total de la pieza ya terminada, no solo el precio del utillaje. Esa lógica es la que conviene aplicar antes de aprobar la producción.

Lo que reviso antes de aprobar un troquel para imprenta

Antes de dar el visto bueno, yo revisaría cinco cosas muy concretas: que el archivo y la herramienta hablen el mismo idioma, que la pieza se pueda montar sin forzar, que el material soporte el pliegue, que los elementos gráficos no invadan las zonas críticas y que el plazo de producción sea realista para la complejidad del trabajo.

• ¿La forma final está clara y no deja dudas de montaje?
• ¿Los pliegues abren en la dirección correcta y no rompen la fibra?
• ¿Hay margen suficiente entre diseño, corte y zona de seguridad?
• ¿El material elegido encaja con el acabado que se espera?
• ¿La tirada justifica un troquel físico o basta con corte digital?

Cuando todo eso está resuelto, el troquel deja de ser un trámite técnico y pasa a ser una ventaja real de acabado. En packaging y editorial, eso se nota enseguida: la pieza encaja mejor, se monta más rápido y transmite más calidad sin necesidad de añadir adornos innecesarios. Y, en la práctica, ese es el objetivo que más merece la pena perseguir.
