Diseñar una caja bien resuelta exige pensar a la vez en estructura, impresión y experiencia de uso. No basta con que se vea bien: tiene que proteger el producto, montarse sin fricciones y llegar a imprenta con un archivo que no genere sorpresas. Aquí repaso cómo elegir el formato, preparar la plantilla técnica, ajustar el arte final y decidir qué acabados aportan valor de verdad.
Lo esencial para pasar de la idea al troquel sin perder control
- Empieza por la función: protección, venta en estantería, envío o experiencia premium no piden la misma solución.
- La estructura manda más que la decoración; si el formato falla, el diseño no lo compensa.
- Trabaja con troquel, hendido, sangrado y zona segura desde el inicio, no al final.
- CMYK, archivos vectoriales, 300 DPI y tipografías convertidas a contornos evitan muchos problemas de preimpresión.
- Los acabados suman, pero solo cuando el material y el diseño base ya funcionan.
- Una prueba física, aunque sea básica, ahorra errores caros en la tirada.
Antes de abrir Illustrator, define qué tiene que hacer la caja
Yo suelo empezar por una pregunta muy simple: ¿qué papel tiene esta caja en la vida real? No es lo mismo un estuche para cosmética que una caja para e-commerce, un kit promocional o un producto pesado que va a viajar varias veces antes de llegar al cliente. Si no aclaras ese uso, acabas diseñando una pieza bonita pero incómoda, frágil o demasiado cara.
La definición del proyecto debería cerrar, como mínimo, cinco decisiones: cuánto protege, cuánto pesa, cómo se abre, dónde se va a ver y qué información legal debe llevar. A partir de ahí, el diseño deja de ser una apuesta estética y pasa a ser una pieza funcional.
- Protección: si el producto es delicado, la caja debe absorber golpes y limitar el movimiento interior.
- Canal de venta: en retail necesitas presencia visual; en envío, resistencia y buen cierre.
- Montaje: cuanto más rápido se monta, mejor funciona en producción y logística.
- Información: código de barras, ingredientes, advertencias o textos regulatorios no se pueden improvisar al final.
- Percepción de marca: una caja de lujo, una caja sostenible o una caja promocional no se resuelven igual.
Cuando esta base está clara, elegir la estructura deja de ser una cuestión estética y pasa a ser una decisión técnica. Y ahí es donde realmente empieza el diseño de la caja.
El formato de caja que mejor encaja con el producto
La estructura condiciona casi todo: coste, resistencia, volumen de almacenamiento y hasta la forma en que el cliente percibe la marca. Yo no la elijo por costumbre, sino por el contexto de uso.
| Estructura | Mejor para | Ventaja principal | Limitación habitual |
|---|---|---|---|
| Estuche plegadizo | Cosmética, farmacia, alimentación seca, pequeños accesorios | Buen equilibrio entre imagen, coste y facilidad de impresión | Menor resistencia que una solución de envío o cartón ondulado |
| Caja automontable | E-commerce, suscripciones, productos medianos | Se monta rápido y suele cerrar con buena estabilidad | Ocupa más material y el troquel es algo más complejo |
| Caja rígida | Regalo, premium, electrónica selecta | Alta percepción de valor y gran presencia de marca | Coste mayor y más volumen en almacén y transporte |

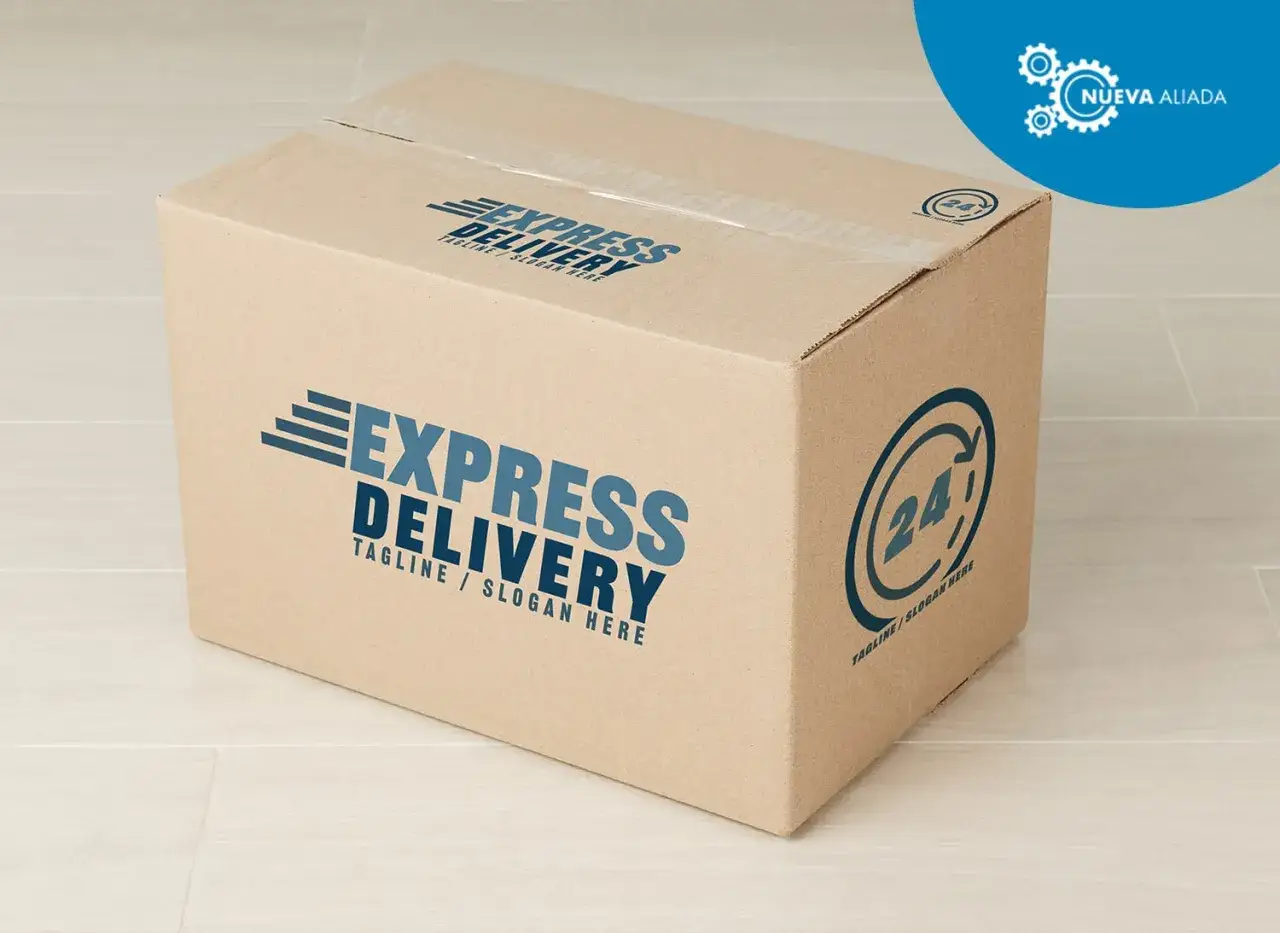

| Caja de cartón ondulado | Envío, logística, producto pesado o frágil | Resistencia y protección superiores | Menos refinamiento visual si no se trabaja muy bien el exterior |
En la práctica, la elección suele ser un compromiso. Si el producto viaja mucho, priorizo estructura y cierre. Si va a competir en estantería, me concentro en visibilidad, jerarquía gráfica y acabado. La clave está en no pedirle a una sola caja que haga todo a la vez sin pagar el precio en costes o en rendimiento.
Con la estructura ya fijada, el siguiente paso es bajar a la parte más delicada: la plantilla técnica, donde se ganan o se pierden los pliegues.
La plantilla técnica es donde se ganan o se pierden los pliegues
Como recuerda Pixartprinting, la plantilla de una caja no es un dibujo decorativo, sino una estructura técnica formada por el troquelado y el hendido. Eso significa que cada línea tiene una función real: cortar, plegar, reservar una pestaña de cola o marcar una zona de apertura. Si alteras esa lógica, la caja deja de montarse como debería.
Medidas y tolerancias
Yo no empiezo dibujando, sino midiendo el producto terminado y añadiendo holgura según el material. En cajas pequeñas, dejar entre 2 y 3 mm de margen interno suele ayudar a evitar roces; en materiales más blandos o en cierres justos, esa holgura puede necesitar algo más. Una desviación de apenas 1 mm ya puede afectar al cierre o a la alineación de las piezas, así que la precisión importa más de lo que parece.
Capas y marcas
Trabajar por capas separadas facilita la vida al diseñador y también a imprenta. Yo suelo distinguir, como mínimo, arte, troquel y hendido. Así evitas tocar por accidente la línea de corte o mover la geometría mientras ajustas la gráfica. Además, conviene que el proveedor reciba el archivo con la plantilla aprobada sin redimensionarla.
- Troquel: la línea de corte que define el contorno final.
- Hendido: la marca de plegado que permite doblar el material sin romperlo.
- Zona de cola: la pestaña donde se aplica adhesivo para cerrar la caja.
- Zona segura: el espacio donde no deberían entrar textos ni elementos críticos.
Lee también: Imágenes IA en Diseño Gráfico - Guía para resultados útiles
Sangrado y zona segura
En packaging, el sangrado no es opcional. Una referencia práctica muy extendida es trabajar con 3 mm de sangrado en todos los lados para evitar bordes blancos tras el corte. Yo además reservo una zona segura para texto y elementos delicados, sobre todo cerca de pliegues, esquinas y solapas. Guías técnicas como las de Pakfactory insisten también en tres puntos básicos: CMYK, imágenes a 300 DPI y tipografías convertidas a contornos para evitar sorpresas de impresión.
Si el archivo técnico está bien resuelto, el diseño tiene mucho camino ganado. A partir de aquí, la siguiente decisión importante es el soporte: el material cambia la lectura visual y la resistencia de la caja.
Materiales e impresión cambian más de lo que parece
Una misma gráfica puede verse elegante en cartoncillo estucado y pobre en un soporte inadecuado, o al revés. El material no solo sostiene la caja: también altera el color, el tacto, la rigidez y la percepción de calidad. Yo suelo pensar en el soporte como parte del diseño, no como una elección posterior.
| Material | Qué aporta | Cuándo funciona mejor | Riesgo si se elige mal |
|---|---|---|---|
| Cartoncillo | Buena impresión y acabado limpio | Estuches ligeros y proyectos donde pesa más la gráfica | Puede deformarse si el producto es pesado |

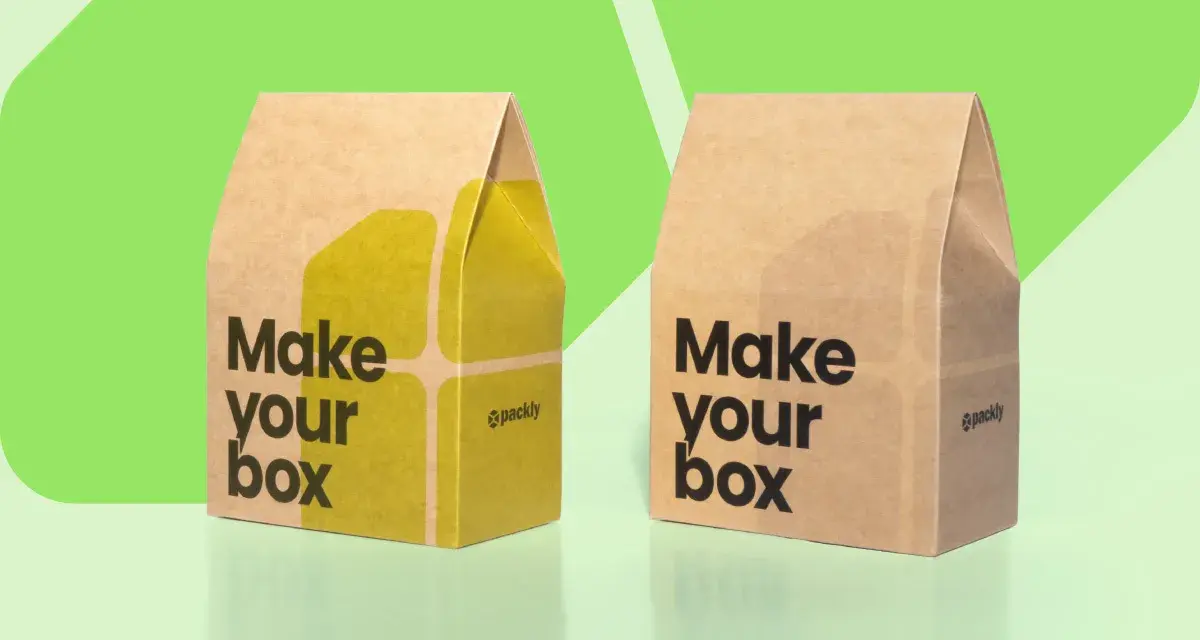

| Kraft | Imagen natural y honesta | Marcas sostenibles, cosmética natural, alimentación artesanal | Los colores pierden viveza si la paleta no está pensada para ese fondo |
| Microcanal | Más resistencia para envío y apilado | E-commerce y transporte repetido | El resultado visual puede ser menos fino si no se cuida la impresión |
| Cartón rígido | Presencia premium y gran cuerpo | Regalos, lujo, ediciones especiales | Sube el coste y exige un planteamiento estructural más serio |
En cuanto a acabados, yo aplico una regla sencilla: primero soluciono la estructura y luego el lenguaje visual. El laminado mate protege y suaviza el conjunto; el brillo da contraste; el stamping o el relieve elevan la percepción premium; el barniz UV selectivo sirve para dirigir la vista a una zona concreta. El error típico es pedir demasiados acabados para compensar una base débil. Eso casi nunca funciona.
Si el material ya está alineado con el producto, toca revisar los fallos que más dinero y tiempo hacen perder. Y ahí sí conviene ser implacable.
Los errores que más encarecen una caja
La mayor parte de los problemas no vienen de una gran idea mal ejecutada, sino de detalles técnicos ignorados. Yo veo repetirse siempre los mismos, y casi todos son evitables si el flujo de trabajo está ordenado.
| Error | Consecuencia | Cómo lo evito |
|---|---|---|
| Redimensionar el troquel para que “entre” en el diseño | Pliegues desalineados y cierre defectuoso | Trabajo siempre sobre la plantilla aprobada |
| Dejar textos demasiado cerca de pliegues o cortes | Información cortada o ilegible | Respeto una zona segura generosa alrededor de líneas críticas |
| Usar imágenes de baja resolución | Resultado borroso en impresión | Archivos a 300 DPI al tamaño final |
| Trabajar en RGB | Desviaciones de color respecto a pantalla | Configuro el documento en CMYK desde el inicio |
| Olvidar la pestaña de cola o la lógica de montaje | La caja no se ensambla bien o requiere más manipulación | Reviso el troquel como pieza funcional, no solo como superficie gráfica |
| No hacer una prueba física | Errores de escala, encaje o lectura visual | Pido dummy o muestra antes de lanzar la tirada completa |
En mi experiencia, el fallo más caro no es el estético, sino el estructural. Una gráfica discreta puede seguir funcionando; una caja que no cierra, que se abre mal o que rompe al montarla obliga a rehacer trabajo, y eso sí impacta de verdad en el presupuesto y en los plazos.
Para evitar llegar a ese punto, yo sigo un proceso muy simple, pero muy disciplinado, desde el concepto hasta la entrega final.
Mi flujo de trabajo para pasar del concepto al archivo final
Cuando el proyecto tiene que salir bien, prefiero un método corto y claro antes que una cadena de correcciones improvisadas. Este es el orden que mejor me funciona:
- Defino el brief: producto, canal, cantidad, presupuesto, sensaciones de marca y restricciones técnicas.
- Mido el producto real: no trabajo con medidas aproximadas si el encaje es importante.
- Elijo la estructura: caja plegadiza, automontable, rígida o de envío, según función y coste.
- Selecciono material y acabado: el soporte tiene que ayudar, no contradecir, la idea visual.
- Construyo o adapto el troquel: siempre sobre una plantilla técnica limpia y validada.
- Maqueto la gráfica: jerarquía, legal, código de barras, mensajes de marca y lectura en mano.
- Reviso preimpresión: sangrado, fuentes, sobreimpresión, resolución y colores.
- Hago una prueba física: si hay duda, pruebo antes de producir en serio.
Ese orden parece obvio, pero evita errores muy frecuentes: diseñar primero y ajustar después, o pensar en el acabado antes de saber si la caja montará bien. La parte creativa mejora cuando la base técnica está cerrada.
Con el archivo ya preparado, lo último es revisar la caja como la verá el usuario final, no como la ve el diseñador en pantalla.
Lo que reviso antes de dar la caja por cerrada
Antes de aprobar una caja, hago una revisión final muy concreta. No busco “si se ve bonita”, sino si funciona como pieza de marca y de producción.
- Legibilidad a distancia: el nombre del producto y la marca se entienden rápido.
- Coherencia del cierre: la caja no pelea con su propio troquel.
- Compatibilidad con el material: los colores y el tacto encajan con el soporte elegido.
- Información crítica visible: códigos, advertencias y textos legales están donde deben estar.
- Resistencia en uso real: apertura, cierre, transporte y apilado no generan fallos.
Si tuviera que resumir el criterio en una sola idea, diría esto: una caja bien diseñada es la que hace más fácil vender, proteger y montar el producto. Todo lo demás es accesorio. Cuando la estructura, el archivo y el acabado trabajan juntos, el resultado se nota sin necesidad de exagerarlo.
